Ürün ayrıntıları

Evde Ürünler

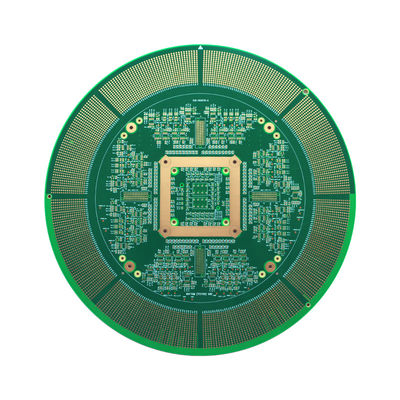

36 Katman 2 Seviye Çok Katmanlı Metal Çekirdek Pcb HDI Sürümü Yarım iletken Test Tahtası

Marka Adı:	Ben Qiang
Model Numarası:	FR-4/Rogers
Adedi:	1 adet
fiyat:	custom made
Ödeme Şartları:	Banka Nakli/Alipay/PayPal
Tedarik Yeteneği:	200,000 metrekare/yıl

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

ISO/TS16949/RoHS/TS16949

Uygulama:

Yarım iletken test PCB'si

Karakteristik:

2 lazer, diyafram oranı 24:1

Malzeme:

S1000-2M

Katman:

36 litre

Kalınlığı:

4.8mm±0.24mm

Minimum delik çapıv:

Laser hole: 0.10mm; Lazer deliği: 0,10 mm; Mechanical hole: 0.2mm Aperture ratio: 2

Minimum Genişlik/Boşluk:

150/95um

Yüzey finişi:

Denizaltı Altını 3U"

Dahili Model:

S330V85C36

Ambalaj bilgileri:

Hava boncukları vakum ambalajı

Yetenek temini:

200,000 metrekare/yıl

Vurgulamak:

36 katmanlı çok katmanlı metal çekirdek PCB
,
Çok katmanlı Metal Core Pcb HDI

Ürün Tanımı

36 katmanlı 2 katmanlı HDI versiyonu yarı iletken test tahtası

Proje PCB işlem yeteneği

Katman sayısı 1-40 Katman

Min dış çizgi genişliği/uzaklık 3/3mil

Dış bakır kalınlığı 280um ((8OZ)

İç bakır kalınlığı 210um ((6OZ)

PCB kalınlığının toleransı kart kalınlığı≤1.0mm; ±0.1mm+,/-0.05mm 4 katmandan aşağı
Tahta kalınlığı>1,0 mm; ±10%

Asgari PTH Mekanik delik 4 mil, lazer 3 mil.

Malzeme FR-4, Yüksek Tg, Halogensiz, PTFE, Rogers, Polyimide

HDI Seviye 2-7

Özel süreç
gömülü kör viaslar, kör yuvalar, sert-yavaş kombinasyon, karışık basınç, geri delme, gömülü direnç, gömülü kapasite, freze basamağı, çoklu kombinasyon impedansı;

Etiketler:
HDI PCB'si

PCB Devre Kartı

Çok Katmanlı Esnek PCB

İlgili Ürünler

Çok katmanlı basılı devre kartı 0.2mm-6.0mm Bakır 1/3 Oz 2 Oz

En İyi Fiyatı Alın

0.15mm Silkscreen Temizliği ile Impedans Kontrol Katmanı PCB Tablosu

En İyi Fiyatı Alın

Katman Sayısı PCB, güvenilirlik ve RoHS uyumluluğu için 0.1mm Solder Mask Clearance ile

En İyi Fiyatı Alın

Sarı Solder Maske Rengi FR4 Yüksek Katmanlı PCB Min. Line Genişliği / Aralık 3mil/3mil

En İyi Fiyatı Alın

1/3 oz 2 oz Yüksek katmanlı basılı devre kartı Min. 3mil / 3mil çizgi genişliği / aralık

En İyi Fiyatı Alın

Rogers Yüksek Katmanlı PCB Herhangi bir Katmanlı Hdi Pcb Min Delik Boyutu 0.2mm

En İyi Fiyatı Alın

FR 4 Hdi Çok Katmanlı PCB, Dondurma Gümüş Yüzey Finish

En İyi Fiyatı Alın

Yüksek yoğunluklu bağlantılı yüksek katmanlı PCB 0.1mm Min Solder Mask Clearance

En İyi Fiyatı Alın

Proje	PCB işlem yeteneği
Katman sayısı	1-40 Katman
Min dış çizgi genişliği/uzaklık	3/3mil
Dış bakır kalınlığı	280um ((8OZ)
İç bakır kalınlığı	210um ((6OZ)
PCB kalınlığının toleransı	kart kalınlığı≤1.0mm; ±0.1mm+,/-0.05mm 4 katmandan aşağı Tahta kalınlığı>1,0 mm; ±10%
Asgari PTH	Mekanik delik 4 mil, lazer 3 mil.
Malzeme	FR-4, Yüksek Tg, Halogensiz, PTFE, Rogers, Polyimide
HDI	Seviye 2-7
Özel süreç	gömülü kör viaslar, kör yuvalar, sert-yavaş kombinasyon, karışık basınç, geri delme, gömülü direnç, gömülü kapasite, freze basamağı, çoklu kombinasyon impedansı;
