Yüksek katmanlı PCB
Created with Pixso.

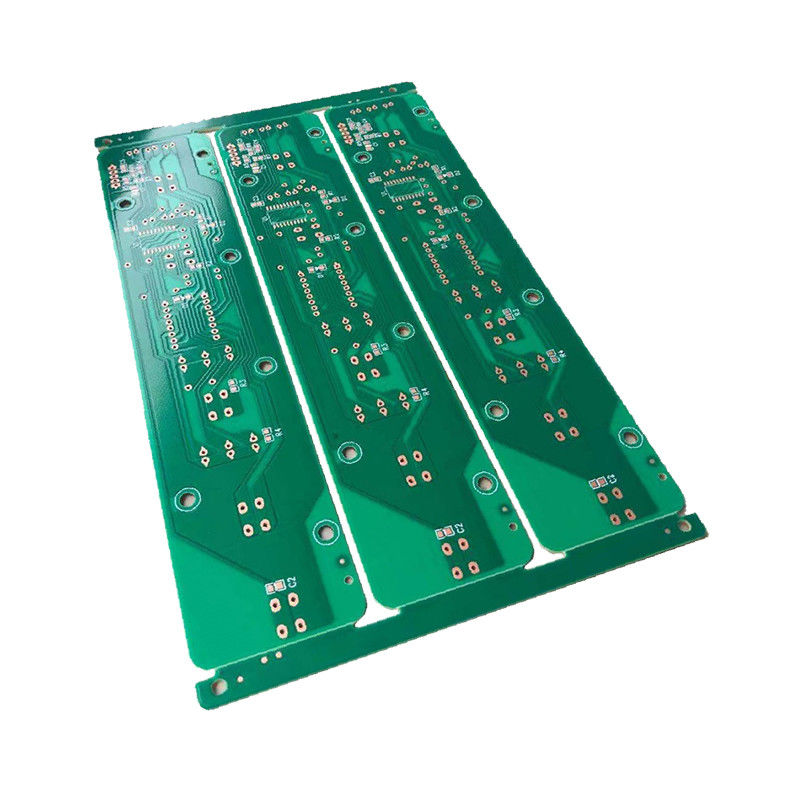

0.15mm Silkscreen Temizliği ile Impedans Kontrol Katmanı PCB Tablosu

0.15mm Silkscreen Temizliği ile Impedans Kontrol Katmanı PCB Tablosu

Ayrıntılı Bilgiler
Lead Time:
3-5 Days
Min. Line Width/Spacing:
3mil/3mil
Min. Silkscreen Clearance:
0.15mm
Silkscreen Color:
White, Black, Yellow
Material:
FR-4
Min. Solder Mask Clearance:
0.1mm
Surface Finish:
HASL, ENIG, OSP, Immersion Silver, Immersion Tin
Impedance Control:
Yes
Vurgulamak:

0.15mm Silkscreen Clearance PCB Board

,

Impedans Kontrol Katmanı PCB Board

Ürün Tanımı

Ürün Tanımı:

Yüksek katmanlı basılı devre kartımız en kaliteli malzemelerle ve en son teknoloji ile üretilmiştir.,Yüksek Katmanlı PCB'lerimizin en karmaşık tasarımları bile karşılayabileceğinden emin olabilirsiniz.

Yüksek katmanlı PCB'lerimiz, tasarımınızın doğru ve hassas olmasını sağlamak için en az 0.1 mm'lik bir lehim maskesine sahip.Yüksek katman PCB'lerimizin yüksek akım ve güç uygulamalarını kolayca işleyebileceğinden emin olabilirsiniz..

Ayrıca, tasarımınızın açıkça etiketlendiğini ve okunmasını kolaylaştırdığını sağlayan 0.15mm'lik asgari ipek ekran açıklığı sunuyoruz.,ENIG, OSP, Immersion Silver ve Immersion Tin, size projenizin ihtiyaçlarına en uygun yüzey finişini seçme esnekliğini sunuyor.

Yüksek katmanlı PCB'lerimiz, havacılık, telekomünikasyon, tıbbi cihazlar ve daha fazlası dahil olmak üzere çok çeşitli uygulamalar için idealdir.En zorlu tasarımları bile halledebilecek güvenilir ve verimli bir performans bekleyebilirsiniz.


Özellikleri:

  • Ürün Adı: Yüksek katmanlı PCB
  • Tahta kalınlığı: 0.2mm 6.0mm
  • Min. İpek ekranı boşluğu: 0.15 mm.
  • Bakır kalınlığı: 1/3 oz - 2 oz
  • En az çizgi genişliği / aralık: 3 mil / 3 mil
  • İpek ekranı rengi: Beyaz, Siyah, Sarı
  • Yüksek yoğunluklu bağlantı kartı
  • Yüksek katmanlı çok katmanlı PCB
  • Yüksek katmanlı çok katmanlı PCB

Teknik parametreler:

Ürün özelliği Teknik parametreler
Ürün Adı Yüksek katmanlı devreler / Yüksek yoğunluklu bağlantı PCB / Yüksek katmanlı çok katmanlı PCB
Tahta kalınlığı 0.2 mm'den 6.0 mm'ye kadar
Bakır kalınlığı 1/3 oz 2 oz'a
Önderi Zamanı 3-5 gün
Min. Satır Genişi/Aralık 3mil/3mil
Min. İpek perdesinin temizliği 0.15mm
Min. delik boyutu 0.2mm
Lehim maskesinin rengi Yeşil, Mavi, Siyah, Kırmızı, Sarı, Beyaz
İpek ekranı rengi Beyaz, Siyah, Sarı
Rohs uyumlu - Evet.
Min. Lehim maskesinin temizliği 0.1mm

Uygulamalar:

Bu ürünün en önemli özelliklerinden biri, elektrik sinyalleri tutarlı bir hızda iletilmesini sağlayan impedans kontrolüdür.İzlerin uzunluğundan veya bağlantı sayısından bağımsız olarakBu, telekomünikasyon, havacılık ve tıbbi ekipmanlar gibi yüksek hızlı ve yüksek frekanslı sinyallerin gerekli olduğu uygulamalar için idealdir.

Yüksek Katmanlı PCB Kartı, kompakt bir form faktöründe yüksek performans ve güvenilirlik sağlamak için tasarlanmıştır.bileşenlerin kesin yerleştirilmesini sağlayan ve kısa devre riskini azaltanÜrün ayrıca tahtadaki metnin ve sembollerin okunur ve kolay okunmasını sağlayan en az 0,15 mm'lik bir ipek ekran boşluğuna sahiptir.

Yüksek Katmanlı Baskılı Kablolama Tahtası, yeşil, mavi, siyah, kırmızı, sarı ve beyaz da dahil olmak üzere bir dizi lehim maskesi renginde mevcuttur.Bu, uygulamanın özel gereksinimlerine uymak için kartın özelleştirilmesine izin verir.

Yüksek Katmanlı PCB Board'un bazı yaygın uygulamaları arasında güç kaynakları, sinyal işleme, kontrol sistemleri ve veri depolama bulunmaktadır.,tabletler ve giyilebilir cihazlar, ayrıca endüstriyel otomasyon ve otomotiv sistemlerinde.

Toplamda, Yüksek Katmanlı PCB Kartı çok yönlü ve güvenilir bir üründür ve çok çeşitli uygulamalarda kullanılabilir.ve hassas üretim, kompakt bir form faktöründe yüksek performans ve güvenilirlik gerektiren uygulamalar için ideal bir seçim yapar.


Özellik:

Yüksek katmanlı PCB için ürün özelleştirme hizmetlerimiz şunları içerir:

  • Yüksek yoğunluklu birbirine bağlanan PCB'lerin tasarımı
  • Yüksek Katmanlı Çok Katmanlı Taşların Özelleştirilmesi
  • Çok katmanlı PCB'lerin yaratılması
  • Min. İpek ekranı boşluğu: 0.15 mm.
  • Min. Lehim maskesinin açıklığı: 0.1mm.
  • En az çizgi genişliği / aralık: 3 mil / 3 mil
  • Katman sayısı: Yüksek katman
  • Tahta kalınlığı: 0.2mm 6.0mm

Destek ve Hizmetler:

Yüksek katmanlı PCB ürünlerinin teknik desteği ve hizmetleri şunları içerir:

  • Ürün seçimi ve tasarımı konusunda uzman danışması
  • PCB düzenlemesi ve bileşen yerleştirme konusunda yardım
  • Üretim ve montaj süreçleri hakkında tavsiye
  • Test ve kalite güvencesi hizmetleri
  • Onarım ve bakım desteği
  • 24/7 müşteri desteği teknik destek için

Ambalaj ve Nakliye:

Ürün ambalajı:

  • Yüksek Katmanlı PCB ürünü sağlam bir karton kutuya paketlenir.
  • Kutu, nakliye sırasında herhangi bir hasarı önlemek için yapışkan bantla sağlam bir şekilde kapatılacak.
  • Ürün, nakliye sırasında herhangi bir çarpma veya çarpma karşı ek koruma sağlamak için kabarcık sargı ile sarılacak.
  • Müşterinin sipariş bilgilerini içeren bir paket belgesi kutuya eklenecektir.

Nakliye:

  • Yüksek katmanlı PCB ürünü saygın bir kurye hizmeti ile gönderilecektir.
  • Müşteriye siparişlerinin teslim durumunu takip etmek için bir takip numarası verilecektir.
  • Nakliye masrafları, müşterinin bulunduğu yere ve ürünün ağırlığına göre hesaplanacaktır.
  • Teslim süreleri, müşterinin bulunduğu yere ve kullanılan kurye hizmetine bağlı olarak değişebilir.

Sıkça sorulan sorular:

Yüksek Katmanlı PCB veya Yüksek Nitelikli Bağlantı (HDI) PCB, yüksek katman sayısına ve yüksek bileşen yoğunluğuna sahip bir basılı devreler tahtasıdır.Bu paneller karmaşık elektronik devreleri desteklemek için tasarlanmıştır ve genellikle alanın sınırlı olduğu uygulamalarda kullanılır.

2Yüksek katmanlı PCB kullanmanın avantajları nelerdir?

Yüksek Katmanlı PCB'ler geleneksel PCB'lere göre birkaç avantaj sunar, bunlardan bazıları şunlardır:

  • Daha küçük bir ayak izinde daha fazla işlevselliğe izin veren daha yüksek bileşen yoğunluğu
  • Sinyal bütünlüğünün iyileştirilmesi ve gürültünün azaltılması
  • Daha kısa sinyal yolları ve daha az bağlantı nedeniyle daha güvenilir
  • Daha karmaşık devreleri mümkün kılan daha büyük tasarım esnekliği
3Yüksek katmanlı PCB'ler için tasarım düşünceleri nelerdir?

Yüksek Katmanlı PCB tasarımı, aşağıdakileri içeren birkaç faktörü dikkatlice göz önünde bulundurmayı gerektirir:

  • Katman sayısı ve yığma yapılandırması
  • Bileşenlerin yerleştirilmesi ve yönlendirilmesi
  • Sinyal bütünlüğü ve güç dağıtımı
  • Isı yönetimi
  • Üretim kısıtlamaları ve yetenekleri
4Hangi endüstriler tipik olarak yüksek katmanlı PCB'leri kullanır?

Yüksek Katmanlı PCB'ler çeşitli endüstrilerde kullanılır, bunlara şunlar dahildir:

  • Telekomünikasyon
  • Otomotiv
  • Tıbbi
  • Havacılık
  • Tüketici elektroniği
5Yüksek katmanlı PCB'lerin üretim süreci nedir?

Yüksek katmanlı PCB'lerin üretim süreci tipik olarak aşağıdakileri içeren birkaç aşamayı içerir:

  • Tasarım ve düzenleme
  • Viyasların delinmesi ve kaplaması
  • Laminasyon ve katmanların yapıştırılması
  • Devre kazımı ve kaplama
  • Montaj ve test
