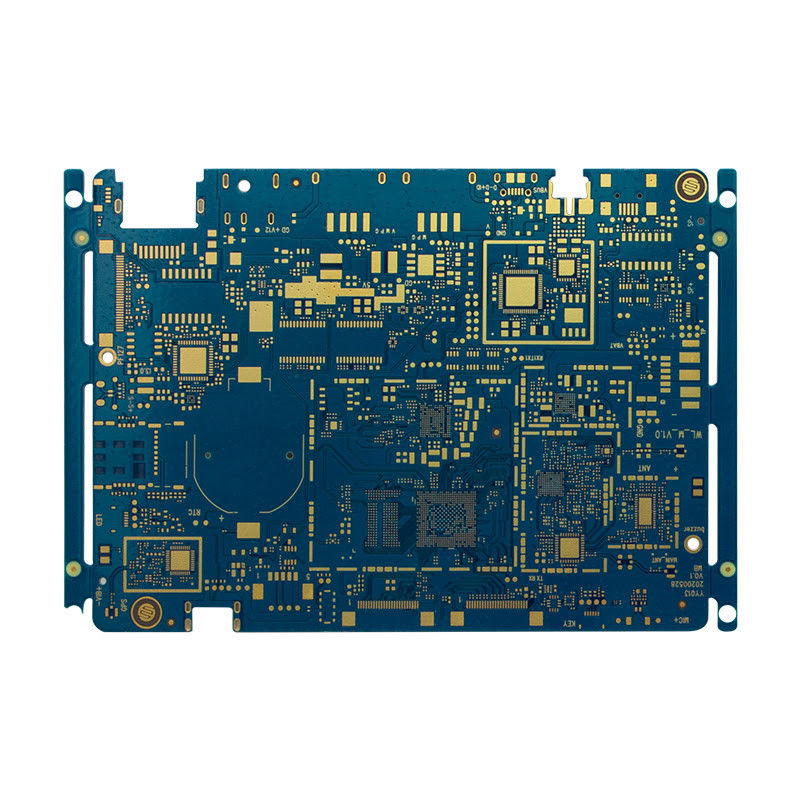

OEM Elektronik için Immersion Gold Yüksek Frekanslı PCB ENIG

Ürün Tanımı:

Yüksek Frekanslı PCB, Yüksek Frekanslı Sinyal PCB olarak da bilinir. Yüksek frekanslı sinyalleri işlemek ve mikrodalga frekanslarında çalışmak için tasarlanmış özel bir basılı devre kartı türüdür.Telekomünikasyon gibi endüstrilerde yaygın olarak kullanılmaktadır., havacılık ve askeri, düşük kayıp ve minimum müdahale ile yüksek frekanslı sinyaller gönderme ve alma yeteneği için.

Bu yüksek frekanslı PCB en kaliteli malzemelerle ve en iyi performansı sağlamak için gelişmiş teknolojiyle üretilmiştir.

Bu Yüksek Frekanslı PCB'nin yüzey finişi, ENIG (Elektroless Nickel Immersion Gold) olarak da bilinen Immersion Gold'dur.Ve bir daire.Yüksek frekanslı uygulamalar için idealdir, çünkü düşük ekleme kaybına sahiptir ve yüksek frekanslarda bile sinyal bütünlüğünü korur.

Bu yüksek frekanslı PCB, -55°C'den 125°C'ye kadar geniş bir sıcaklık aralığında çalışmak için tasarlanmıştır.Bu, aşırı ortamlarda kullanılmasına uygun hale getirir ve zor koşullarda bile güvenilir bir performans sağlar.

Bu Yüksek Frekanslı PCB'nin tahta kalınlığı 0,2 mm ile 6.35 mm arasında değişir, tasarımdaki esnekliği ve çeşitli elektronik cihazlarla uyumluluğu sağlar.Yerin sınırlı olduğu kompakt cihazlarda veya daha karmaşık devreler için daha kalın paneller gerektiren daha büyük sistemlerde kullanılabilir.

Bu Yüksek Frekanslı PCB için kullanılan malzeme Rogers veya PTFE'dir. Her iki malzemenin de mükemmel dielektrik özellikleri, düşük kayıp dokunuşu ve yüksek termal istikrarı vardır.Yüksek frekanslı uygulamalara uygun hale getirmekRogers yüksek performanslı bir laminat, PTFE ise üstün elektrik ve mekanik özelliklere sahip bir floropolimerdir.

Bu Yüksek Frekanslı PCB'nin nihai bakır folyo kalınlığı 1 oz (ons) veya 35 mikron'dur.Yüksek frekanslı ve yüksek hızlı uygulamalara uygun hale getirir.

Genellikle kullanılan dört ana yüksek frekanslı PCB türü vardır:

Bu tür Yüksek Frekanslı PCB, kontrol edilen impedans uygulamaları için tasarlanmıştır ve hassas yönlendirme ve kalkanlama gerektiren yüksek frekanslı sinyaller için idealdir.Ortada bir sinyal katmanı ve üst ve altta yer düzlemleri olan bir sandviç yapısına sahiptir, mükemmel bir sinyal yalıtımı sağlar ve çapraz gürültüyü en aza indirir.

Yüksek Frekanslı Mikrostrip PCB en yaygın kullanılan türdür, dielektrik malzemenin üst kısmında tek bir katman iletken izleri vardır. Alt katman bir zemin düzlemi olarak çalışır,ve üst katman sinyali taşırDüşük maliyetli ve yüksek hacimli üretim gerektiren uygulamalar için uygundur.

Bu tür Yüksek Frekanslı PCB, Mikrostrip'e benzer, ancak sinyal izinin her iki tarafında da ek zemin düzlemlerine sahiptir, daha iyi sinyal yalıtımı sağlar ve radyasyonu azaltır.Genellikle yüksek frekanslı ve yüksek hızlı dijital uygulamalarda kullanılır.

Yüksek frekanslı gömülü PCB, iki katman zemin düzlemleri arasında sinyal izlerini gömmek için PTFE gibi daha düşük bir dielektrik sabitliğe sahip bir dielektrik malzeme kullanan özel bir türdür.Bu tasarım daha küçük bir form faktörü ve iyileştirilmiş elektrik performansını sağlar.

Yüksek frekanslı PCB, yüksek frekanslı ve mikrodalga endüstrisinde güvenilir ve verimli sinyal aktarımı sağlayan kritik bir bileşendir.Immersion Gold yüzey finişi gibi., Rogers / PTFE malzemesi ve 1 oz final folyo, onu zorlu uygulamalar için ideal bir seçim yapar.Bu yüksek frekanslı PCB yüksek frekanslı devreler için çok yönlü bir çözümdür..

Özellikleri:

• Yüksek frekanslı basılı kablolama tahtası
• Yüksek frekanslı basılı devreler
• Yüksek frekanslı PCB
• Çıkış ve puan
• Uygulama: İletişim
• Uygulama: Otomotiv
• Yüzeyi bitirdi: Dondurma Altını
• Bakır kalınlığı: 1 oz
• Çalışma sıcaklığı: -55°C - 125°C

Teknik parametreler:

Uygulamalar:

Teknolojinin sürekli gelişmesiyle birlikte, yüksek frekanslı elektroniklere ihtiyaç, çeşitli endüstrilerde gereklidir.Bu yüksek frekanslı cihazlar verimli ve güvenilir operasyonları sağlamakta çok önemli bir rol oynarlar.Yüksek frekanslı PCB'ler, yüksek frekanslı ve mikrodalga uygulamaları için gelişmiş çözümler sunarak ortaya çıkıyor.

Yüksek Frekanslı PCB, Yüksek Frekanslı Radyo Frekanslı PCB veya Yüksek Frekanslı Mikrodalga PCB olarak da bilinir.Özellikle yüksek frekanslı ve mikrodalga uygulamaları için tasarlanmış bir basılı devre kartı türüdür500MHz'den 2GHz'e kadar bir frekans aralığında, bu PCB'ler hızlı sinyal iletimi ve düşük sinyal kaybı elde etmek için özel malzemeler ve üretim süreçleri kullanır.

• Tahta kalınlığı:0.2mm-6.35mm
• Çizelge:Çıkış ve puan
• Yönetim Kurulu:1.0MM
• En az delik boyutu:0.2mm
• Kullanım:OEM Elektronik

Bu ürünün yüksek frekanslı ve mikrodalga yetenekleri, aşağıdakiler de dahil olmak üzere çok çeşitli uygulamalar için uygundur:

• Telekomünikasyon:Yüksek frekanslı PCB'ler telekomünikasyon endüstrisinde antenler, uydu iletişim sistemleri, alıcılar ve daha fazlası gibi cihazlar için yaygın olarak kullanılır.Bu PCB'ler hızlı ve istikrarlı sinyal aktarımını sağlar., güvenilir bir iletişimi sağlar.
• Havacılık ve Savunma:Havacılık ve savunma sektöründe radar ve uydu sistemlerinin artan kullanımı ile yüksek frekanslı elektroniklere olan talep de arttı.Yüksek frekanslı PCB'ler bu uygulamalar için çok önemlidir., verimli operasyonlar için yüksek hızlı veri işleme ve aktarımı sağlar.
• Tıbbi ekipman:Yüksek frekanslı PCB'ler ayrıca MRI makineleri, ultrason cihazları ve daha fazlası gibi tıbbi ekipmanlarda da kullanılır.doğru teşhis ve tedaviler sağlayabilir.
• Otomotiv endüstrisi:Gelişmiş sürücü yardım sistemlerinin (ADAS) ve otomotiv endüstrisinde diğer yüksek frekanslı uygulamaların yükselişiyle, Yüksek Frekanslı PCB'ler hızlı ve güvenilir veri aktarımını sağlamak için kullanılıyor,Güvenliği ve performansı artırmak.
• Endüstriyel Kontrol Sistemleri:Yüksek frekanslı PCB'ler, PLC, DCS ve SCADA sistemleri gibi çeşitli endüstriyel kontrol sistemlerinde de kullanılır.Üretim süreçlerinin verimli ve kesin kontrolünü sağlamak.

Yüksek frekanslı PCB'ler, geleneksel PCB'lere göre birkaç avantaj sunar ve onları yüksek frekanslı ve mikrodalga uygulamaları için tercih edilen seçim haline getirir:

• Sinyal kaybı düşük:Yüksek Frekanslı PCB'lerde kullanılan özel malzemeler ve üretim süreçleri sinyal kaybını en aza indirir ve hızlı ve istikrarlı sinyal iletimini sağlar.
• Yüksek Hızlı Veri İşleme:500MHz'den 2GHz'ye kadar bir frekans aralığı ile, Yüksek Frekanslı PCB'ler yüksek hızlı veri işleme imkanı sağlar, bu da onları gelişmiş uygulamalar için uygun hale getirir.
• Dayanıklılık:Yüksek frekanslı PCB'ler yüksek sıcaklıklara ve aşırı ortamlara dayanacak şekilde tasarlanmıştır ve bu da onları son derece dayanıklı ve güvenilir kılar.
• Özellik:Bu PCB'ler, tasarım ve işlevsellikte esneklik sağlayan belirli gereksinimlere göre özelleştirilebilir.

Yüksek frekanslı PCB'ler, yüksek frekanslı elektronik dünyasında devrim yarattı, çeşitli endüstriler için gelişmiş çözümler sağladı.ve özelleştirme seçenekleri, bu PCB'ler modern teknolojide önemli bir bileşene dönüştü.

Özellik:

Yüksek frekanslı PCB'lerimiz OEM elektronikleri için tasarlanmış yüksek kaliteli bir üründür.Yüksek frekanslı RF PCB, ve Yüksek Frekanslı Radyo Frekanslı PCB projeleri.
Yüksek frekanslı PCB'lerimizin son folyoları 1 oz'dur, dayanıklılığını ve güvenilirliğini sağlar.korozyona karşı mükemmel koruma sağlar ve PCB'niz için uzun bir ömür süresi sağlarYüksek frekanslı uygulamalarda hassasiyetin önemini anlıyoruz, bu yüzden Impedans Değerimizin toleransı %10'dur.Bu sinyallerinizin doğruluğunu garanti eder ve müdahaleyi en aza indirir..
Yüksek frekanslı PCB'lerimizin minimum delik boyutu da 0,2 mm'dir.PCB'nizin tam özelliklerinize ve gereksinimlerinize uygun olacağından emin olabilirsiniz..
Yüksek frekanslı PCB'lerimize güvenin, tüm yüksek frekanslı ihtiyaçlarınız için olağanüstü performans ve güvenilirlik sağlayacaktır.Özellik hizmetimiz hakkında daha fazla bilgi edinmek ve projenizi hayata geçirmeye nasıl yardımcı olabileceğimizi öğrenmek için şimdi bizimle iletişime geçin.

Ambalaj ve Nakliye:

Yüksek frekanslı PCB'lerimiz müşterilerimize güvenli bir şekilde ulaştırılmasını sağlamak için dikkatlice paketlenmiştir.

1. İlk olarak, PCB'deki hassas bileşenleri korumak için anti-statik malzemeler kullanıyoruz.
2. Daha sonra PCB, nakliye sırasında herhangi bir hareketin önlenmesi için özel boyutlu bir kutuya yerleştirilir.
3. Daha sonra kutu, ek yumuşaklık ve koruma sağlamak için kabarcık sargı veya köpükle doldurulur.
4. Son olarak, içindekileri sağlam bir bantla kapatılır.
5. +

Müşterilerimizin ihtiyaçlarını karşılamak için çeşitli nakliye seçenekleri sunuyoruz.

1. PCB'ler paketlendikten sonra, bir teslimat kamyonuna veya uçağına yüklenirler.
2. Nakliye ortaklarımız paketlerin dikkatle ele alınmasını ve zamanında teslim edilmesini sağlar.
3. Paket varış noktasına ulaştığında, alıcı veya belirtilen bir kişi tarafından imzalanır.
4. Nakliye sırasında herhangi bir sorun veya hasar olursa, müşteri hizmetleri ekibimiz size yardımcı olmak ve sorunu çözmek için hazırdır.

Yüksek frekanslı PCB'lerimizi seçtiğiniz için teşekkür ederiz.
