Yüksek Frekanslı PCB
Created with Pixso.

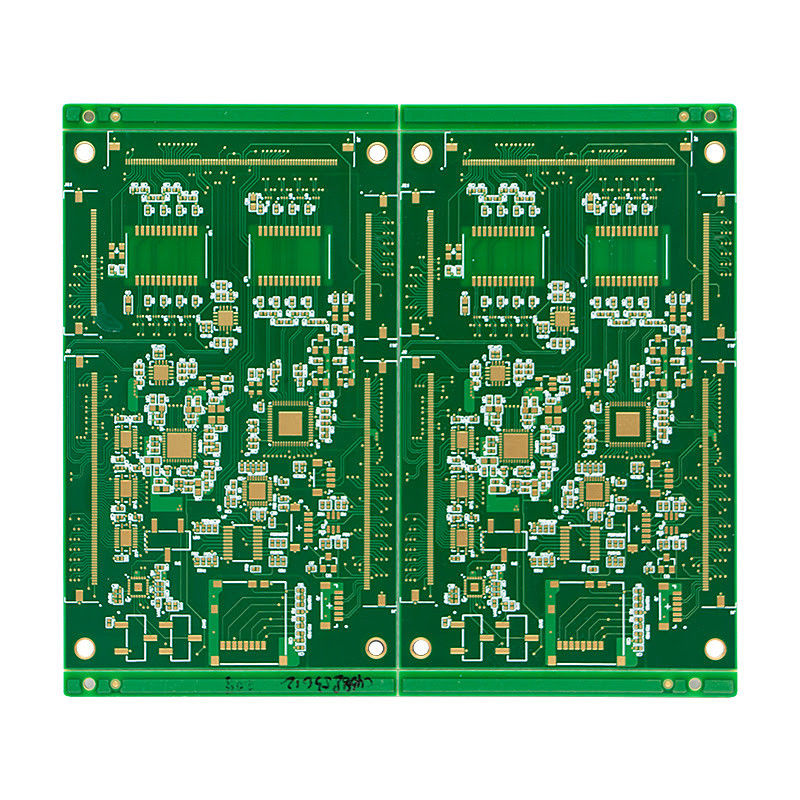

Uydu İletişim Pcb Hf Rogers PTFE Rout And Score Şeması

Uydu İletişim Pcb Hf Rogers PTFE Rout And Score Şeması

Marka Adı: Ben Qiang
Model Numarası: FR-4/Rogers
Adedi: 1 adet
fiyat: custom made
Ödeme Şartları: Banka Nakli/Alipay/PayPal
Tedarik Yeteneği: 200,000 metrekare/yıl
Ayrıntılı Bilgiler
Menşe yeri:
Shenzhen, Çin
Sertifika:
ISO/TS16949/RoHS/TS16949
Empedans Değeri:
±%10
Uygulama:
İletişim Otomotiv
Tahta kalınlığı:
0,2 mm-6,35 mm
Malzeme:
Rogers/PTFE
Bakır Thinknes:
1 oz
Yönetim Kurulu Teşekkürler:
1,0 mm
Anahat:
Çıkış ve puan
Min Via:
0,1 mm Lazer Matkap, 0,2 mm Mekanik Matkap
Ambalaj bilgileri:
Hava boncukları vakum ambalajı
Yetenek temini:
200,000 metrekare/yıl
Vurgulamak:

Uydu İletişim Pcb Hf

,

Pcb Hf Rogers

,

hf pcb Rogers PTFE

Ürün Tanımı

Tahta Thk 1.0MM Yüksek Frekanslı PCB ile Min Via 0.2mm Mekanik matkap

Ürün Tanımı:

Yüksek frekanslı PCB

Yüksek frekanslı PCB, 5G iletişim, yüksek hızlı dijital sinyaller ve yüksek frekanslı RF sinyalleri gibi yüksek frekanslı uygulamalar için özel olarak tasarlanmış bir basılı devre kartı türüdür.Yüksek frekanslı mikrodalga PCB olarak da bilinir., Yüksek Frekanslı Çizgi PCB veya Yüksek Frekanslı RF PCB.

Ürün Genel Görünümü

Yüksek frekanslı PCB yüksek kaliteli,Yüksek frekanslı malzemeler ve gelişmiş üretim teknikleri kullanarak mükemmel sinyal bütünlüğü ve termal iletkenlik sağlayan yüksek performanslı basılı devreler kartı5G iletişim, uydu iletişim, radar sistemleri ve daha fazlası da dahil olmak üzere geniş bir yelpazede yüksek frekanslı uygulamalarda kullanılmak için uygundur.

Ürün Özellikleri
  • Min Via:Yüksek Frekanslı PCB, optimal sinyal performansı için hassas ve doğru sondajı sağlayan delikler için 0.1mm lazer matkap ve 0.2mm mekanik matkap kullanır.
  • Tahta kalınlığı:Yüksek frekanslı PCB, farklı tasarım gereksinimleri için esneklik sağlayan 0.2mm ila 6.35mm arasında bir kart kalınlığı aralığına sahiptir.
  • En az delik boyutu:Yüksek Frekanslı PCB için minimum delik boyutu 0,2 mm'dir, daha ince izlere ve daha iyi sinyal performansına izin verir.
  • Çalışma sıcaklığı:Yüksek frekanslı PCB, -55 °C'den 125 °C'ye kadar olan aşırı sıcaklıklarda çalışmak için tasarlanmıştır ve bu da sert ortamlarda kullanılmak için uygundur.
  • Bakır kalınlığı:Yüksek frekanslı PCB, mükemmel ısı iletkenliği sağlayan ve verimli ısı dağılımını sağlayan 1 oz bakır kalınlığı kullanır.
Yüksek Frekanslı Malzeme

Yüksek frekanslı PCB, düşük dielektrik kaybına sahip özel yüksek frekanslı malzemeler kullanır, bu da minimum sinyal kaybı ve yüksek sinyal bütünlüğünü sağlar.Bu malzemeler ayrıca yüksek ısı iletkenliğine sahiptir., verimli bir ısı dağılmasını sağlar ve çarpıtma veya bozulma olmadan yüksek frekanslı sinyallere dayanacak şekilde tasarlanmıştır.

Başvurular

Yüksek frekanslı PCB, aşağıdakiler de dahil olmak üzere yüksek frekanslı uygulamalarda yaygın olarak kullanılır:

  • 5G İletişim
  • Uydu İletişim
  • Radar Sistemleri
  • Yüksek Hızlı Dijital Sinyaller
  • RF İletişim Sistemleri
Sonuçlar

Yüksek frekanslı PCB, yüksek frekanslı uygulamalar için tasarlanmış yüksek performanslı, yüksek kaliteli bir basılı devre kartıdır.Özel yüksek frekanslı malzemeler ve gelişmiş üretim tekniklerinin kullanımı mükemmel sinyal bütünlüğünü sağlar, ısı iletkenliği ve güvenilirliği, çeşitli yüksek frekanslı uygulamalar için ideal bir seçim haline getiriyor.



Özellikleri:

  • Ürün Adı: Yüksek Frekanslı PCB
  • Kullanım: OEM Elektronik
  • Impedans Değeri: ±10%
  • Bakır kalınlığı: 1 oz
  • Min Via: 0.1mm Lazer matkap, 0.2mm Mekanik matkap
  • Tahta kalınlığı: 0.2mm-6.35mm
  • Yüksek Frekanslı Mikrodalga PCB
  • Yüksek frekanslı çizgi PCB
  • Hızlı PCB


Teknik parametreler:

Teknik parametreler Değer
Ürün Adı Yüksek frekanslı PCB
Ürün Türü Yüksek Frekanslı Mikrostrip PCB, Yüksek Frekanslı Stripline PCB, Yüksek Frekanslı Mikrodalga PCB
Min Via 0.1mm Lazer matkap, 0.2mm Mekanik matkap
Çizelge Çıkış ve puan
Bakır kalınlığı 1 oz
Tahta kalınlığı 1.0MM
Uygulama İletişim Otomotiv
Son folyo 1 oz
En az delik boyutu 0.2mm
Yüzeyi bitirme ENIG
Tahta kalınlığı aralığı 0.2mm-6.35mm
Çalışma sıcaklığı -55°C 125°C arasında


Uygulamalar:

Yüksek Frekanslı PCB: Yüksek Hızlı Sinyal İletişiminde Devrim

Yüksek Frekanslı PCB, OEM elektroniği alanında yaygın olarak kullanılan bir son teknoloji ürünüdür.Çeşitli elektronik cihazlarda yüksek hızlı sinyal aktarımı için artan talebi karşılamak için tasarlanmıştırGelişmiş teknolojisi ve üstün kalitesi ile bu ürün elektronik endüstrisinde oyun değiştirici bir ürün haline geldi.

Uygulama

Yüksek frekanslı PCB, hızlı ve güvenilir sinyal aktarımının kritik olduğu yüksek frekanslı uygulamalarda esas olarak kullanılır.Havacılık ve savunma sistemleri, tıbbi cihazlar ve yüksek hızlı sinyal işleme gerektiren diğer elektronik cihazlar.

Sahne

Tüm elektronik cihazlarınızın parlak hızda veri işleyebileceği bir dünya hayal edin.Bu PCB yüksek hızlı veri aktarımını sağlarHavacılık ve savunma sistemlerinde kritik bilgilerin doğru ve hızlı bir şekilde aktarılmasını sağlar.Ulusal güvenlik için hayati önem taşıyanTıbbi cihazlarda, verilerin doğru bir şekilde ölçülmesini ve aktarılmasını sağlar, bu da doğru bir teşhis ve tedaviye olanak sağlar.

Ürün Özellikleri

Yüksek Frekanslı PCB, piyasada öne çıkmasını sağlayan birkaç önemli özelliğe sahiptir.

  • Yüksek frekanslı basılı devre kartı:Bu ürün özellikle yüksek frekanslarda çalışmak için tasarlanmıştır, bu da yüksek hızlı sinyal iletimi için mükemmel hale getirir.
  • Yüksek frekanslı radyo frekanslı PCB:Yüksek Frekanslı PCB, yüksek frekanslı radyo frekansı PCB olarak da bilinir ve bu da yüksek frekanslı radyo sinyalleri en az müdahale ile iletme yeteneğini vurgular.
  • Yüksek Hızlı Sinyal İletişim:Gelişmiş teknolojisi ve hassas tasarımı ile bu ürün, hızlı veri işleme ihtiyacı olan uygulamalar için idealdir.
  • Son folyo: 1 oz:Yüksek Frekanslı PCB, yüksek iletkenliği ve düşük direncini sağlayan ve verimli sinyal iletimine izin veren 1 oz'luk bir son folyoya sahiptir.
  • Bakır kalınlığı: 1 oz:Bu PCB'nin bakır kalınlığı 1 oz'dur, bu da mükemmel ısı iletkenliği sağlar ve ısıyı verimli bir şekilde dağıtmaya yardımcı olur.
  • Yüzeyi bitirdi: Denizleme Altını:Yüksek Frekanslı PCB'nin yüzeyi daha iyi sinyal iletimi için düz ve pürüzsüz bir yüzey sağlayan ve korozyonu önleyen daldırma altınıyla kaplanmıştır.
  • Min Via: 0.1mm lazer matkapı, 0.2mm mekanik matkap:Bu PCB için minimum boyut, daha iyi sinyal iletimi için hassas ve doğru sondajı sağlayan lazer sondajı için 0,1 mm ve mekanik sondaj için 0,2 mm'dir.

Yüksek frekanslı PCB'ler şüphesiz elektronik endüstrisinde önemli bir etki yarattı.Yüksek hızlı sinyal aktarımında devrim yaratan ve daha gelişmiş ve verimli elektronik cihazlara yol açanOlağanüstü performansı ve üstün kalitesiyle, yüksek frekanslı uygulamalar için tercih edilen bir seçim haline geldi ve OEM elektronik dünyasında önemli bir bileşen haline geldi.



Özellik:

İletişim Otomotiv için Yüksek Frekanslı PCB Özel Hizmetleri

Yüksek Frekanslı Baskılı PCB, Yüksek Frekanslı Baskılı Kablolama Yönetim Kurulu veya Yüksek Frekanslı Baskılı Devre Yönetim Kurulu olarak da bilinir. Yüksek hızlı ve yüksek frekanslı uygulamalar için tasarlanmış özel bir PCB türüdür.İletişim ve otomotiv endüstrilerinde müşterilerimizin özel ihtiyaçlarını karşılamak, Yüksek Frekanslı PCB'ler için kapsamlı bir özel hizmet sunuyoruz.

Yüksek frekanslı PCB'lerimiz yüksek frekanslı sinyal iletiminde üstünlük sağlayacak şekilde tasarlanmıştır ve üstün performans ve güvenilirlik sağlar.Bu uygulamaların kritikliğini anlıyoruz ve PCB'lerimizin en yüksek kalite ve hassasiyet standartlarına uygun olmasını sağlıyoruz..

Özel hizmetimizle, yüksek frekanslı PCB'nizin aşağıdaki özelliklerini özelleştirebilirsiniz:

  • Uygulama:Yüksek frekanslı PCB'lerimiz iletişim ve otomotiv uygulamaları için uygundur ve yüksek hızlı ve yüksek frekanslı performans sağlar.
  • Yüzey bitirme:Yüksek frekanslı PCB'lerimiz için standart yüzey finişi olarak ENIG (Elektroless Nickel Immersion Gold) sunuyoruz, mükemmel iletkenlik ve kaynaklılık sağlar.
  • Yüzey bitirilmiş:Yüksek frekanslı PCB'lerimiz, en iyi sinyal iletimi için düz, pürüzsüz ve tek tip bir yüzey sağlayan Immersion Gold ile bitirilmiştir.
  • Impedans Değeri:Yüksek frekanslı PCB'nizin impedans değerini %10'un içinde ayarlayabiliriz, böylece doğru sinyal iletimi sağlanır ve sinyal kaybı en aza indirilir.
  • Son folyo:Yüksek frekanslı PCB'lerimiz, yüksek frekanslı uygulamalar için mükemmel elektrik ve ısı iletkenliği sağlayan 1 oz'luk son bir folyo ile gelir.

[Şirket Adı]'da, özel gereksinimlerinizi anlamak ve özelleştirilmiş çözümler sunmak için sizinle yakından çalışacak deneyimli mühendis ve teknisyenlerden oluşan bir ekibimiz var.En son ekipmanlarımız ve gelişmiş üretim süreçlerimizle, yüksek kaliteli yüksek frekanslı PCB'ler sunabiliriz.

Yüksek Frekanslı PCB özelleştirilmiş hizmetimiz hakkında daha fazla bilgi edinmek ve benzersiz ihtiyaçlarınızı nasıl karşılayabileceğimizi öğrenmek için bugün bizimle iletişime geçin.



Ambalaj ve Nakliye:

Yüksek frekanslı PCB için ürün ambalajı ve nakliye

Yüksek Frekanslı PCB'de, ürünlerimizi nakliye sırasında korumanın ve müşterilerimize güvenli bir şekilde ulaşmasını sağlamanın önemini biliyoruz.Bu yüzden yüksek frekanslı PCB'lerimizin en kaliteli teslimatını sağlamak için kapsamlı bir ambalajlama ve nakliye süreci geliştirdik..

Paketleme

Yüksek frekanslı PCB'lerimiz, nakliye sırasında olası herhangi bir hasardan korunmak için endüstri standardı malzemeler ve teknikler kullanarak dikkatlice paketlenmiştir.Her bir PCB, hassas bileşenlere zarar verebilecek herhangi bir elektrostatik boşalmanın önlenmesi için anti-statik bir malzemeye sarılmıştır.Paketlenmiş PCB'ler daha sonra nakliye sırasında herhangi bir hareketi önlemek için yeterli dolguya sahip sağlam bir karton kutuya yerleştirilir.

Denizcilik

Müşterilerimizin özel ihtiyaçlarını karşılamak için çeşitli nakliye seçenekleri sunuyoruz. Standart nakliye yöntemimiz FedEx, UPS ve DHL gibi güvenilir ve güvenilir taşıyıcılar aracılığıyla.Acil siparişler için de hızlı nakliye sunuyoruz..

Tüm sevkiyatlar izlenir ve sigortalanır. Müşterilerimize huzur sağlar.Ekibimiz zamanında teslimatı sağlamak ve nakliye sırasında ortaya çıkabilecek herhangi bir sorunu çözmek için her sevkiyatı dikkatlice izler..

Ayrıca, ülkemizin dışındaki müşterilere uluslararası nakliye sunuyoruz.Müşterinin sorumluluğu olacak.

Sipariş Verme Süreci

Yüksek frekanslı PCB'ler için sipariş vermek için lütfen web sitemizi ziyaret edin ve projeniz için istediğiniz özellikleri seçin.Ekibimiz daha sonra sipariş detaylarına göre bir teklif ve tahmini nakliye süresi sağlayacaktır.

Sipariş onaylandıktan sonra, yüksek frekanslı PCB'lerinizin mükemmel durumda ve zamanında ulaşmasını sağlamak için paketleme ve nakliye işlemine başlayacağız.

Yüksek kaliteli PCB ihtiyaçlarınız için Yüksek Frekanslı PCB'yi seçtiğiniz için teşekkür ederiz. Değerli müşterilerimize en iyi ürün ve hizmetleri sunmaya kararlıyız.



Sıkça sorulan sorular:

  • Geliştirilmiş sinyal bütünlüğü: Yüksek frekanslı PCB'ler sinyal kaybını en aza indirebilir ve sinyal bütünlüğünü yüksek frekanslarda koruyabilir ve sonuç olarak daha iyi genel performans sağlar.
  • Düşük elektromanyetik müdahale (EMI): Yüksek frekanslı PCB'ler, müdahaleyi azaltmaya ve sinyal kalitesini iyileştirmeye yardımcı olan daha iyi EMI koruma yeteneklerine sahiptir.
  • Kompakt boyut: Yüksek frekanslı PCB'ler daha küçük bileşenlerle ve daha sıkı izlerle tasarlanabilir, böylece daha kompakt hale gelir ve minyatür elektronik cihazlar için uygundur.
  • Yüksek güvenilirlik: Yüksek frekanslı PCB'ler, daha güvenilir ve dayanıklı hale getiren gelişmiş malzemeler ve teknikler kullanarak üretilir.
  • Maliyet verimli: Gelişmiş tasarımlarına ve üretimlerine rağmen, Yüksek Frekanslı PCB'ler maliyet verimli ve büyük miktarlarda üretilebilir.
## 3. S: Yüksek Frekanslı PCB'leri yapmak için hangi malzemeler kullanılır?Bu malzemelerin düşük dielektrik kaybı ve yüksek termal istikrarı vardırS: Yüksek frekanslı PCB'lerin tasarlanmasında hangi faktörler dikkate alınmalıdır?Aşağıdaki faktörler dikkate alınmalıdır::
  • İz genişliği ve aralık: Sinyal kaybını ve impedans uyumsuzluğunu en aza indirmek için, iz genişliği ve aralık dikkatlice tasarlanmalıdır.
  • Katman yığımı: Yüksek frekanslı PCB'ler genellikle performansı artırmak için birden fazla katmanla tasarlanır, bu nedenle katman yığımı sinyal bütünlüğü için optimize edilmelidir.
  • Yer düzlemi: Yüksek frekanslı PCB'lerin uygun bir yerleşim sağlaması ve EMI'yi azaltması için sağlam bir yer düzlemi gereklidir.
  • Bileşen yerleştirimi: Bileşenler sinyal yolunu en aza indiren ve yüksek frekanslı izlerin uzunluğunu azaltan bir şekilde yerleştirilmelidir.
## 5. S: Yüksek frekanslı PCB'lerin tipik üretim süreci nedir?Ama ek adımlar ve özel malzemelerle.Süreç genellikle aşağıdaki adımları içerir:
  • Tasarım ve düzenleme: PCB tasarımı, yüksek frekans gereksinimlerini göz önünde bulundurarak özel bir yazılım kullanarak oluşturulur.
  • Malzeme seçimi: Uygun malzeme tasarım ve performans gereksinimlerine göre seçilir.
  • Çizim: Bakır katmanları istenen iz desenini ve bağlantılarını oluşturmak için kazınır.
  • Borma: Bileşen montajı ve vias için delikler deliniyor.
  • Kaplama: Çukurlar ve izler, iletken bir yüzey oluşturmak için bakırla kaplanır.
  • Lehim maske ve ipek ekranı: Bakır izlerini korumak için bir lehim maskesi uygulanır ve etiketleme amacıyla bir ipek ekran eklenir.
  • Test: Bitmiş PCB'nin işlevselliği ve performansı test edilir.
