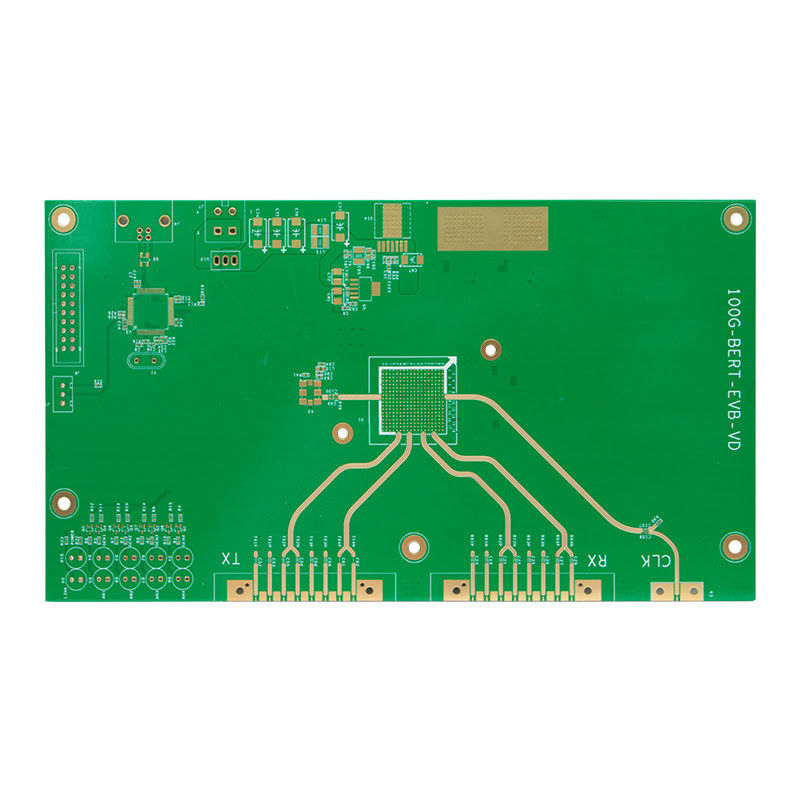

HDI 5G Optik Modülü PCB Yüksek Frekanslı Devre Kartı RO4350B TU768

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

ISO/TS16949/RoHS/TS16949

Uygulama:

5G Sinyal Test Kartı

Karakteristik:

Yüksek frekanslı+FR4 malzemesi

Malzeme:

RO4350B+TU768

Katman:

4 litre

Kalınlığı:

1.6±0.16 mm

Minimum delik çapıv:

Mekanik delik 0.20mm.8:1

Minimum Genişlik/Boşluk:

100/100um

Yüzey finişi:

ENIG(0.05um)

Dahili Model:

X04B002C04

Ambalaj bilgileri:

Hava boncukları vakum ambalajı

Yetenek temini:

200,000 metrekare/yıl

Vurgulamak:

Ürün Tanımı

1+N+1 Yüksek frekanslı HDI

Proje	PCB işlem yeteneği
Katman sayısı	1-40 Katman
Min dış çizgi genişliği/uzaklık	3/3mil
Dış bakır kalınlığı	280um ((8OZ)
İç bakır kalınlığı	210um ((6OZ)
PCB kalınlığının toleransı	kart kalınlığı≤1.0mm; ±0.1mm+,/-0.05mm 4 katmandan aşağı Tahta kalınlığı>1,0 mm; ±10%
Asgari PTH	Mekanik delik 4 mil, lazer 3 mil.
Malzeme	FR-4, Yüksek Tg, Halogensiz, PTFE, Rogers, Polyimide
HDI	Seviye 2-7
Özel süreç	gömülü kör viaslar, kör yuvalar, sert-yavaş kombinasyon, karışık basınç, geri delme, gömülü direnç, gömülü kapasite, freze basamağı, çoklu kombinasyon impedansı;
