Endüstriyel kontrol PCB'si
Created with Pixso.

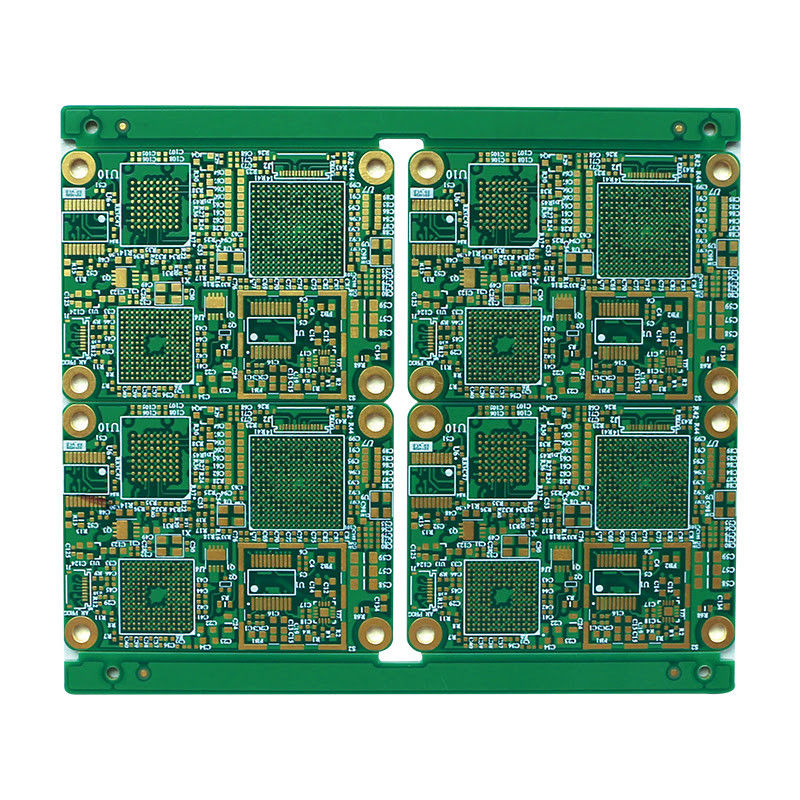

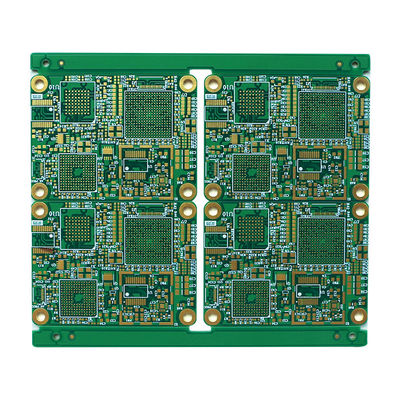

16L Endüstriyel Kontrol PCB'si 7+N+7 HDI Devre Tablosu 1.8 Kalınlığı

16L Endüstriyel Kontrol PCB'si 7+N+7 HDI Devre Tablosu 1.8 Kalınlığı

Marka Adı: Ben Qiang
Model Numarası: FR-4/Rogers
Adedi: 1 adet
fiyat: custom made
Ödeme Şartları: Banka Nakli/Alipay/PayPal
Tedarik Yeteneği: 200,000 metrekare/yıl
Ayrıntılı Bilgiler
Menşe yeri:
Shenzhen, Çin
Sertifika:
ISO/TS16949/RoHS/TS16949
Uygulama:
Endüstriyel kontroller
Karakteristik:
7 lazer, 7 baskı, 7+N+7 HDI panelleri
Malzeme:
S1000-2M
Katman:
16 litre
Kalınlığı:
1,8±0,18 mm
Minimum delik çapıv:
Lazer deliği: 0,1 mm, mekanik 0,2 dakika, açıklık oranı 9:1
Minimum Genişlik/Boşluk:
100/100um
Yüzey finişi:
Dondurma altını: 0.05um
Dahili Model:
C654004C16
Ambalaj bilgileri:
Hava boncukları vakum ambalajı
Yetenek temini:
200,000 metrekare/yıl
Vurgulamak:

16L Endüstriyel Kontrol PCB'si

,

Endüstriyel Kontrol PCB 7 N 7

,

7 N 7 Hdi Devre Kartı

Ürün Tanımı

7+N+7 HDI kartı

Proje PCB işlem yeteneği
Katman sayısı 1-40 Katman
Min dış çizgi genişliği/uzaklık 3/3mil
Dış bakır kalınlığı 280um ((8OZ)
İç bakır kalınlığı 210um ((6OZ)
PCB kalınlığının toleransı kart kalınlığı≤1.0mm; ±0.1mm+,/-0.05mm 4 katmandan aşağı
Tahta kalınlığı>1,0 mm; ±10%
Asgari PTH Mekanik delik 4 mil, lazer 3 mil.
Malzeme FR-4, Yüksek Tg, Halogensiz, PTFE, Rogers, Polyimide
HDI Seviye 2-7
Özel süreç

gömülü kör viaslar, kör yuvalar, sert-yavaş kombinasyon, karışık basınç, geri delme, gömülü direnç, gömülü kapasite, freze basamağı, çoklu kombinasyon impedansı;
