Ürün ayrıntıları

Evde Ürünler

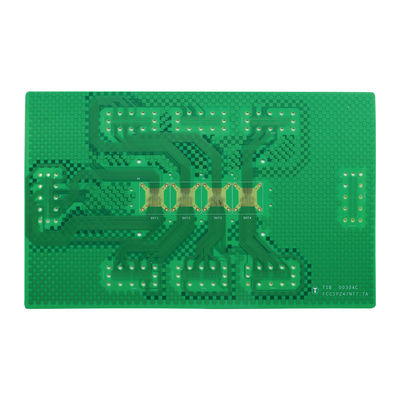

6 Katmanlı HDI Çok Katmanlı Pcb HDI PCB 2+ N+ 2 Yarım iletken test tahtası

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

ISO/TS16949/RoHS/TS16949

Uygulama:

Yarım iletken testi

Karakteristik:

2+N+2 HDI

Malzeme:

S1000-2M

Katman:

6 litre

Kalınlığı:

1.6mm±0.16mm

Minimum delik çapıv:

Lazer: 0,1 m mekanik 0,15 m açıklık oranı 10,5:1

Minimum Genişlik/Boşluk:

75/75mm

Yüzey finişi:

Daldırma Altını 2U"

Dahili Model:

C264137COT

Ambalaj bilgileri:

Hava boncukları vakum ambalajı

Yetenek temini:

200,000 metrekare/yıl

Vurgulamak:

Ürün Tanımı

6 katmanlı 2+N+2 HDI yarı iletken test tahtası

Proje	PCB işlem yeteneği
Katman sayısı	1-40 Katman
Min dış çizgi genişliği/uzaklık	3/3mil
Dış bakır kalınlığı	280um ((8OZ)
İç bakır kalınlığı	210um ((6OZ)
PCB kalınlığının toleransı	kart kalınlığı≤1.0mm; ±0.1mm+,/-0.05mm 4 katmandan aşağı Tahta kalınlığı>1,0 mm; ±10%
Asgari PTH	Mekanik delik 4 mil, lazer 3 mil.
Malzeme	FR-4, Yüksek Tg, Halogensiz, PTFE, Rogers, Polyimide
HDI	Seviye 2-7
Özel süreç	gömülü kör viaslar, kör yuvalar, sert-yavaş kombinasyon, karışık basınç, geri delme, gömülü direnç, gömülü kapasite, freze basamağı, çoklu kombinasyon impedansı;
